青焼き図面はきれいに電子化できる？退色・変色した図面のスキャン方法とカラー/グレー/白黒の選び方
倉庫やキャビネットから出てきた古い青焼き図面。紙は茶色く焼け、線は薄く滅み、独特のにおいが残っている——そんな状態でも電子化はできるのか、できたとして読める品質になるのか、というご相談をよくいただきます。青焼き図面の電子化は、実は「スキャンできるか」より「どの設定でスキャンするか」で仕上がりが決まります。この記事では、退色・変色した青焼き図面をどう電子化するか、白黒・グレースケール・カラーの使い分け、解像度の目安、そして正直なところ何が救えて何が救えないのかまでを整理します。
青焼き図面は今からでも電子化できる？
できます。ただし「元通りの鮮明さに戻す」のではなく、「今ある状態を、最も読みやすい形で固定する」のが電子化の役割です。
青焼きは時間とともに確実に劣化が進みます。今日スキャンした画像が、5年後にスキャンした画像より鮮明であることはほぼ確実です。逆に言えば、劣化の進行を止める手段は電子化しかありません。「もう少し読みにくくなってから考える」という判断が、選択肢を狭めてしまうケースは実際にあります。
なお、電子化は郵送で完結します。図面をお送りいただき、スキャン後にご指定先へ返送する流れです。
そもそもなぜ青焼き図面は退色・変色する？
青焼き（ジアゾ複写）は、感光紙に紫外線と現像剤で像を定着させる方式です。この像は化学的に安定しきっておらず、光・熱・湿気の影響を受け続けます。その結果、地色の黄ばみ・褐色化、線の退色、そして両者のコントラスト低下が同時に進みます。
厄介なのはコントラストの低下です。地色が濃く、線が薄くなるほど、機械的に「線だけを拾う」ことが難しくなります。青焼き図面のスキャンが普通の白黒書類と違うのは、ここが理由です。
保管環境によって、傷み方には差が出ます。たとえば図面をロール状に丸めて縦置きで保管していると、床に接している下端に劣化が集中し、その部分だけ変色や傷みが目立つことがあります。また屋外の倉庫や物置は湿度管理がされていないことがほとんどで、カビが発生しているケースも少なくありません。こうした状態でも電子化は可能ですが、劣化が進むほど仕上がりの選択肢は狭まります。「まだ読めるうちに」という判断が、結果的に品質を守ります。

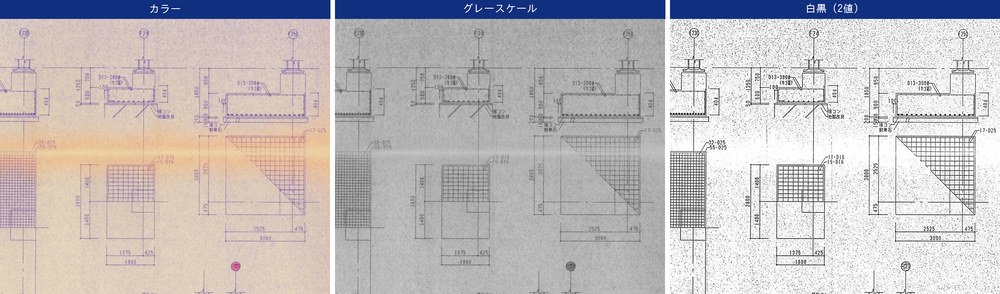

カラー・グレースケール・白黒、どのモードを選べばいい？
青焼き図面のモード選びには、意外に思われるポイントがあります。地色が薄く残っている状態であれば、白黒（2値）が最良の選択になることが多いのです。一律に「青焼きはグレースケールが無難」ではありません。原本の状態によって最適なモードは変わります。
白黒（2値）：各画素を白か黒かに振り分ける方式です。地色が薄く残っている青焼きであれば、白黒が最良の選択になります。薄い地色はきれいに飛び、線だけがくっきり残るため、軽くて鮮明な仕上がりになります。日焼けした地が消えて、原本を見るより読みやすくなることも珍しくありません。
ただし注意が必要なのは、退色が進んで線の濃さと地色の濃さが近づいている場合です。スキャンソフトは「地色の青」と「線の青」を色として区別しているのではなく、画素の明るさ（濃淡）だけを見て白と黒に振り分けています。そのため、地色と線が同じくらいの濃さになると、両者を切り分けられません。地色を飛ばそうと閾値を上げれば薄い細線や寸法数字が一緒に消え、細線を残そうと閾値を下げれば地色が黒く沈んで図面全体が潰れます。消えた線は後から復元できません。
グレースケール：色情報は落ちますが、線の濃淡が階調として残るため、薄くなった線も「薄いまま」記録できます。地色と線のコントラストが低下した青焼きでは、白黒のように線が消えることがなく、可読性を保てます。
カラー：地色の変色や、赤鉛筆・青鉛筆での手書き加筆まで、原本の情報をそのまま残せます。原本がどういう状態だったかを記録として残したい場合に適します。
どのモードが最適かは、原本の状態によって変わります。地色がどの程度残っているか、線とのコントラストがどれくらいあるかは、実物を見なければ判断できません。ScanBridgeでは、お預かりした図面の状態を確認したうえで、最も読みやすく仕上がるモードをこちらでご提案します。「白黒とグレースケール、どちらがいいか分からない」という状態でご相談いただいて問題ありません。
解像度は何dpiにすべき？
多くの場合、300dpiで十分です。青焼き図面でも、標準的な密度の図面であれば300dpiで寸法数字や線を問題なく判読できます。
解像度を上げる（400〜600dpi）ことを検討するのは、細かい文字や線が密集した情報密度の高い図面、電子化後に印刷して使う（特に拡大印刷する）場合、OCRで文字検索をかけたい場合です。ただし、もともと滲んで潰れている線は、高解像度でスキャンしても「潰れた状態が精細に記録される」だけです。原本の状態を見て、上げる意味がある場合に上げる、という判断になります。
製本・折りたたみされたままの青焼き図面はどうする？
バラさずに電子化できるケースが多くあります。青焼き図面は、釘打ち製本・袋とじ・大きく折りたたんだ状態で保管されていることが珍しくありませんが、非破壊での対応を前提に組み立てます。製本された図面は綴じたまま見開きでスキャンし、折りたたみ図面は折り目を開いた状態でスキャンします（長年折られていた紙は折り目が影として写り込むことがあります）。破れ・欠けは、スキャン前に補修したうえで電子化する対応も行っています。
▼導入事例：30年前の青焼き・釘打ち製本図面を電子化｜日焼け・破れも補修し鮮明化【非鉄金属商社様】
▼導入事例：マンションの竣工図・A1製本図面を電子化｜見開きの中央割れも補修し青焼きを鮮明化【マンション管理組合様】
青焼き図面の電子化で「できること・できないこと」は？
スキャンは記録であって、復元ではありません。この前提を押さえておくと、仕上がりの見通しが立てやすくなります。
日焼け・変色した地色は、多くの場合きれいに消せます。「茶色く焼けてしまった図面は、もう汚いまま電子化するしかないのでは」と思われがちですが、地色の日焼け・変色は、スキャン設定の調整で消せることが多くあります。地が飛んで線がくっきりすると、原本を見るより読みやすくなることも珍しくありません。青焼きの電子化で、ここは最も改善が見込める部分です。
肉眼で見えない線は、再現できません。これは原理的な限界です。肉眼で判読できないほど退色した線は、どのモード・どの解像度でスキャンしても読めるようにはなりません。人間の目の解像度は非常に高く、スキャナがそれを上回って「肉眼に見えないものを見えるようにする」ことはできないからです。画像処理でコントラストを持ち上げれば、線と一緒に地色のムラやシミも持ち上がってしまいます。言い換えれば、「今、目で見て読めるかどうか」が、電子化後に読めるかどうかの目安になります。ご不安な場合は、事前に原本の状態をお知らせいただければ、どの程度の仕上がりが見込めるかの見通しをお伝えします。
折り目・シミ・破れの跡は残ります。補修によって「開けない」「送れない」状態は解消できますが、折り目の線やシミそのものが消えるわけではありません。
手書き部分のOCRは期待できません。青焼き図面には手書きの加筆が含まれることが多く、手書き文字のOCR精度は実用水準に届きません。
費用と数量はどう考えればいい？
青焼き図面の電子化費用は、サイズと数量で決まります。A0・A1・A2といった大判は、A4・A3の一般文書とは扱いが変わります。進め方としては、おおよその枚数とサイズをお伝えいただいた段階で概算をお出しし、原本が到着してからの実数確認で最終的な数量を確定する、という流れが基本です。折りたたまれた図面や製本された図面は、開いてみないと正確な枚数が分からないことが多いためです。「枚数を数えられていない」「サイズが混在している」という状態でもご相談いただけます。
青焼き特有のにおいやカビがついていても大丈夫ですか？
問題ありません。経年した青焼き図面特有のにおいや粉落ちがある状態、屋外倉庫での保管でカビが発生している状態でもお受けしています。原本の状態は、お預かりした際に確認いたします。
スキャンした後、原本は返してもらえますか？
はい、ご指定先へ返送します。返却ではなく廃棄をご希望の場合もご相談いただけます。原本を残すか廃棄するかの考え方は、関連コラムで整理しています。
まとめ
青焼き図面の電子化で最も重要なのは、スキャンモードの選択です。地色が薄く残っていれば白黒2値できれいに仕上がり、退色が進んで線と地色のコントラストが低下していればグレースケールが適します。この見極めは原本の状態を見て判断する必要があるため、ScanBridgeがお預かりした図面を確認してご提案します。そして、劣化は待ってくれません。今、目で見て読めるうちに電子化しておくことが、結果的に最も確実な保全になります。
青焼き図面の電子化については、原本の状態やサイズ・数量に応じてご提案します。まずはお問い合わせよりご相談ください。
